變壓器局放監測裝置采用特高頻法或高頻脈沖電流法實現局部放電檢測，通過傳感器檢測變壓器內部局部放電激發的電磁波信號，檢測到的信號經過濾波、射頻前置放大器和檢波器后，由高速數據采集模塊進行采樣、存儲、數字信號處理與分析，經過現場監測單元處理后的數據通過光纖上傳至主處理器單元。每次采樣長度為50個工頻周期，監測周期可調，可通過現場和遠程按需設定監測周期。主處理器單元通過在其上運行的故障診斷專家系統根據從現場監測單元送來的的數據，組建故障模式數據庫，對變壓器絕緣狀態進行診斷，并以多種方式顯示放電指紋特征數據；在主處理器單元上存儲的局部放電歷史測量數據可供工作人員及遠程管理系統查詢。變壓器局放監測IED有1-16個同步的高速采樣通道，每臺變壓器可以配置1-16個超高頻傳感器或1-2個高頻脈沖電流傳感器。

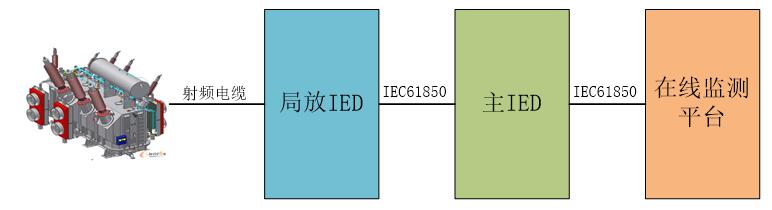

變壓器局放監測系統組成
變壓器局放監測IED對局部放電特征量進行分析，包含以下基本參量：最大放電量及放電相位，放電次數，平均放電量。正常運行時，系統可隨時在線監測、記錄變壓器的狀態，并利用診斷系統對設備的運行狀態進行分析判斷。當變壓器出現異常時，該系統快速采集、處理故障數據，同時完成在線計算、存儲、統計、報警、分析報表和數據遠傳等功能。
2、系統組成
局放采集裝置采用模擬濾波 、脈沖分組、周期脈沖剔除、設置動態閾值等綜合抗干擾措施，使測試數據真實可靠。
裝置采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。
AC220V電壓供電，能夠監測局放傳感器，以太網或RS485通訊，支持各種網絡通信協議。
支持壁掛式、卡軌式和磁吸式、19英寸標準2U機箱安裝。

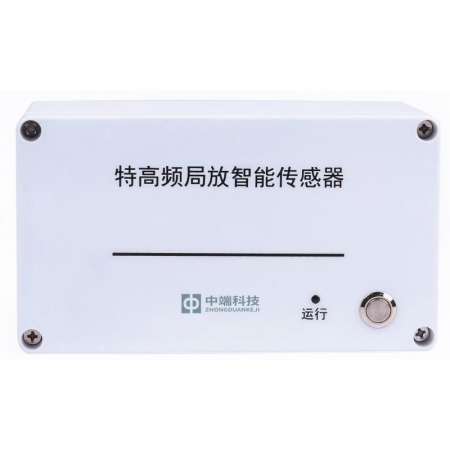

UHF傳感器主要是用來采集變壓器內部發生局放時產生的高頻信號，此傳感器直接固定在出油口的法蘭上，這樣安裝的好處是保證高頻傳感器采集的高頻信號是變壓器里面的第一手信號，有效防止了從高頻傳感器處引外界干擾信號，保證了高頻傳感器采集高頻信號的純凈度和可信對。
變壓器接地母排穿過高頻脈沖傳感器，接地線傳播的局部放電信號耦合到該傳感器，輸出相應的電流信號 ，采樣羅氏線圈工作原理，無二次開路危險 ，可開合結構，方便安裝 ，防水等級可達 IP68，戶內戶外均可使用。尤其適用干式變壓器局放監測。
射頻號傳輸線采用LMR-400電纜線是聚乙烯螺旋絕緣皺紋銅管射頻電纜，該電纜對信號的衰減小、抗干擾能力強，主要運用于射頻信號的傳輸。
